Soportes a medida – Espacio Imagine
Espacio Imagine es una red de centros de pilates con cinco sedes en Santiago. En sus salas, los Spine Corrector —los implementos de apoyo que se usan en las clases— no tenían un lugar fijo: terminaban apilados en el suelo, en rincones y junto a los equipos, restando espacio y orden. Damys 3D diseñó e imprimió en 3D un soporte a medida para colgarlos en la estructura que ya existía en cada sala, con la identidad de la marca integrada en la propia pieza.

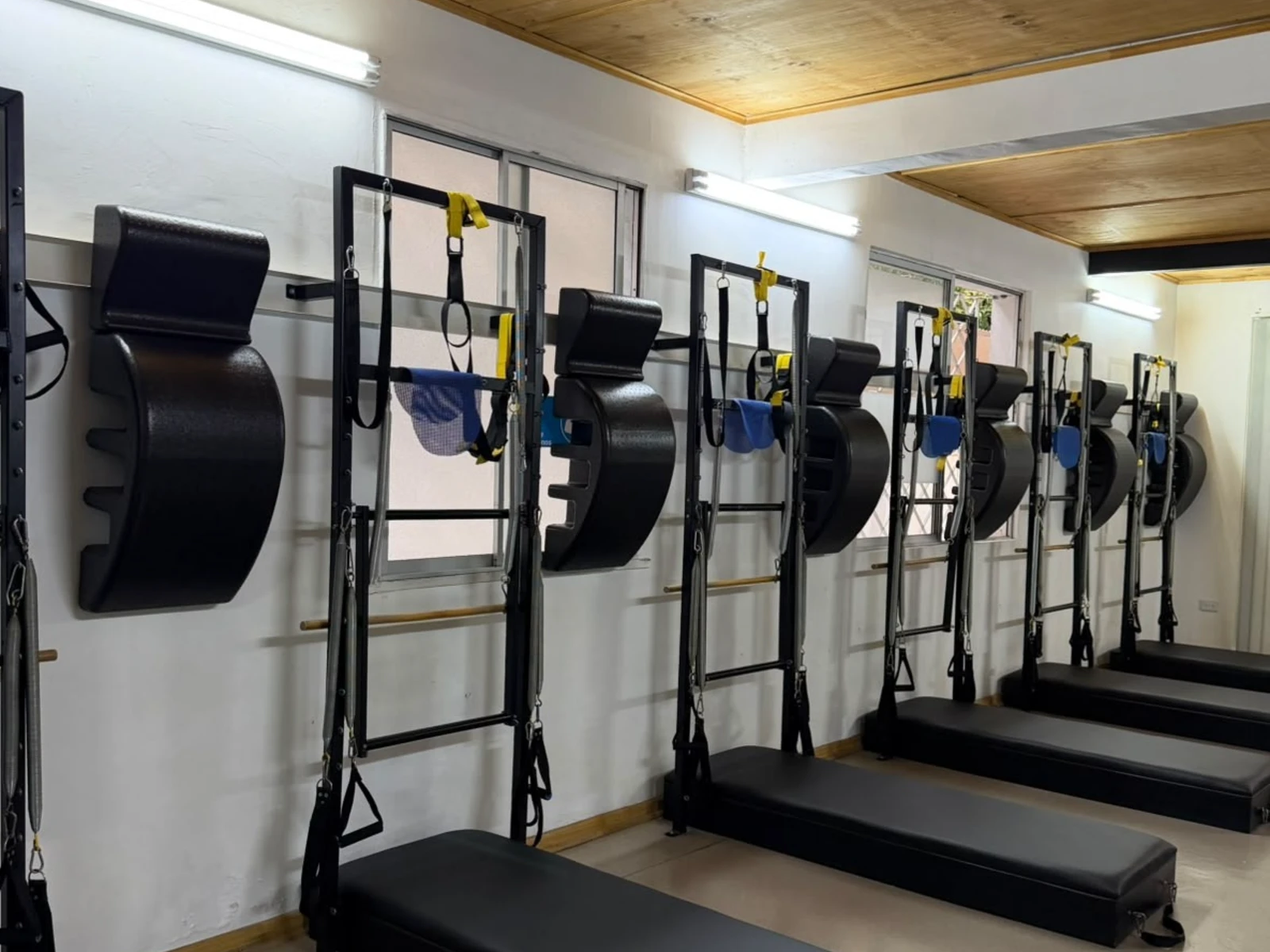

Después: cada Spine Corrector en su lugar y la sala despejada

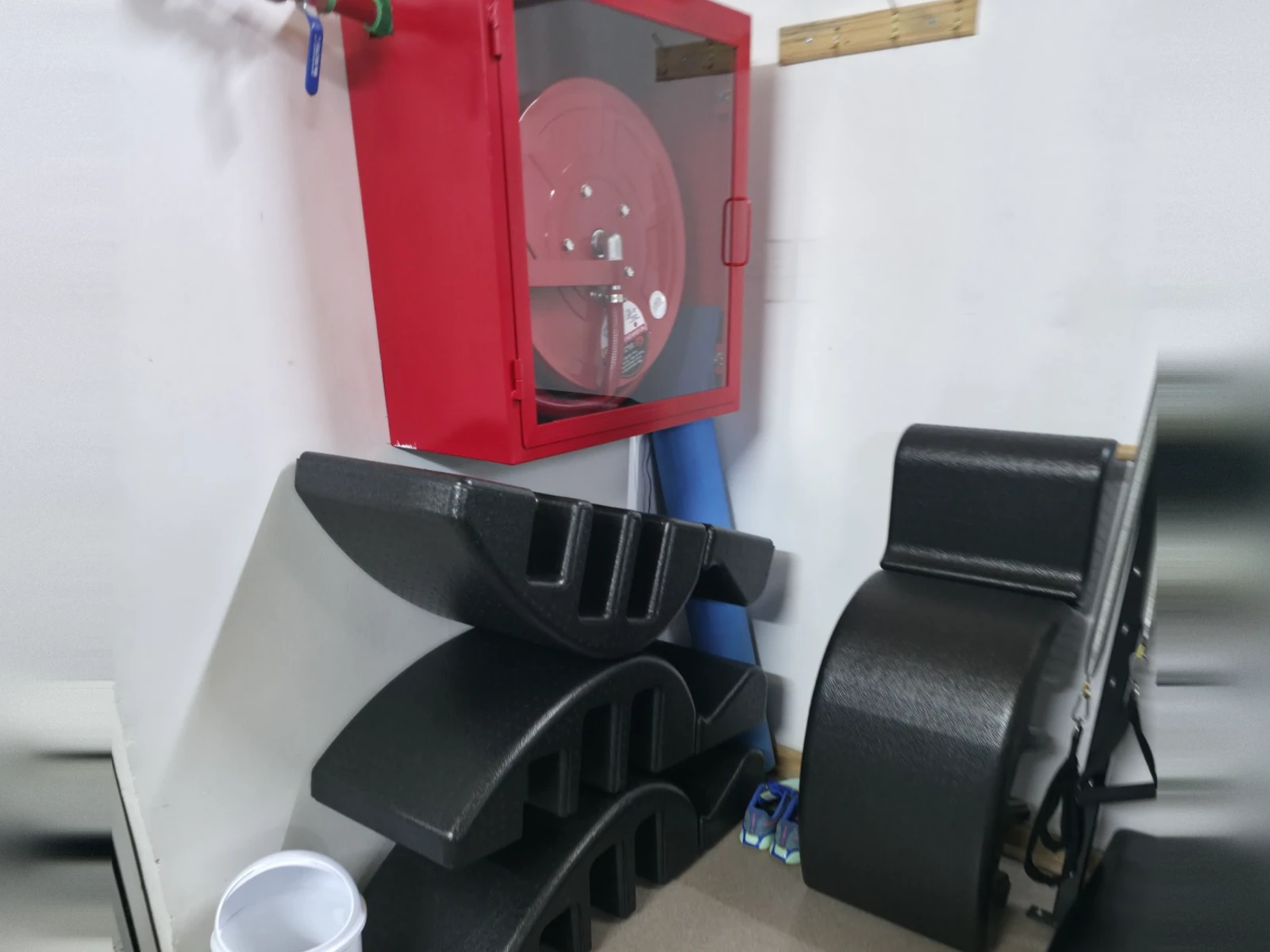

Antes: los accesorios apilados en un rincón, sin un lugar fijo
01. Requerimiento Inicial
El desafío
No existía en el mercado un soporte que resolviera el problema, y cada sede tenía un punto de anclaje distinto: en algunas salas había costanera metálica, en otras un perfil canal en C de alas atiesadas y en otras solo el muro. Un único diseño no podía adaptarse a las tres situaciones. Además, el soporte debía resistir el peso y el uso diario de los accesorios, verse limpio en la sala —sin tornillería a la vista— y reforzar la imagen de Espacio Imagine frente a sus alumnos.
02. Ingeniería y Manufactura
La solución
Damari Sánchez, líder técnica de Damys 3D, midió cada una de las sedes y modeló los soportes en CAD. Antes de imprimir la serie se fabricaron prototipos y se hicieron pruebas de anclaje para asegurar un calce firme. El resultado fueron tres modelos, uno por cada tipo de anclaje: una pieza única que se fija con tornillo a la costanera metálica; un soporte de dos partes unidas por cola de milano, que permite sortear la superficie de instalación sobre el canal en C de alas atiesadas; y un soporte con tapa para anclaje directo a la pared, donde la tapa oculta el tornillo. Todos se imprimieron en PETG, un material resistente a las cargas y al uso diario, y llevan el logo de Espacio Imagine en relieve. Se fabricaron 10 unidades por sede —50 en total— y se entregaron en 10 días hábiles.
03. Valor Entregado
El resultado
Los Spine Corrector dejaron el suelo y hoy cuelgan ordenados junto a cada equipo. Las cinco sedes ganaron salas ordenadas, más espacio libre para circular y trabajar, y una imagen más profesional, con la marca presente en cada soporte. Espacio Imagine quedó muy satisfecho con el resultado. El proyecto muestra cómo el diseño y la impresión 3D resuelven con una pieza a medida lo que el mercado no ofrece, adaptándose a la infraestructura real de cada lugar.
